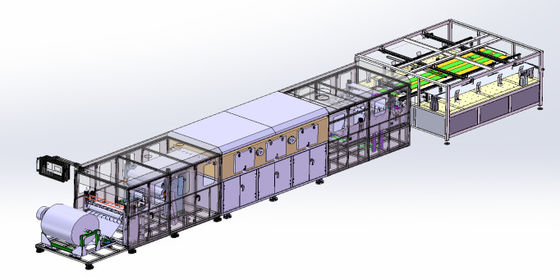

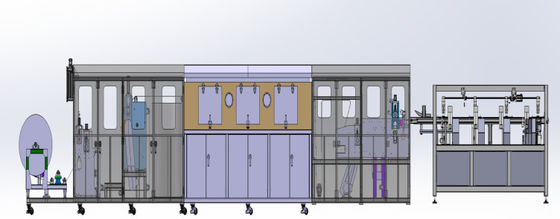

Diseño general de la línea adhesiva A600
Este dispositivo es un equipo especializado utilizado principalmente para recubrir, cortar y apilar núcleos de panal de aluminio.
a. Descripción del proceso:
De acuerdo con las necesidades, las bobinas de aluminio requeridas se desenrollan y se recubren con un adhesivo especial para el núcleo de panal de aluminio para la impresión en gravura.se perforan y aplanan de acuerdo con los requisitos del proceso, y luego cortar y apilar a una longitud fija.
b. Características del equipo
La máquina de recubrimiento de panal de aluminio diseñada y fabricada por nuestra empresa tiene las siguientes características principales:
1) Regulación automática de la tensión constante para la tensión de la bobina de desenrollamiento;
2) El rodillo flotante puede ajustar automáticamente la función de sincronización de la línea de producción;
3) Después de pegar, puede secarse automáticamente; Control preciso de la temperatura en el horno
4) El material revestido puede perforar agujeros automáticamente
5) Los ensayos con una sola placa pueden medir automáticamente el espaciamiento de la cinta y calcular la inclinación de la cinta adhesiva para diferentes modelos de rodillos de placa después del recubrimiento.
6) Después del pegado, el corte automático y preciso de longitud fija puede lograr el posicionamiento de la lámina de aluminio cerca del extremo después del pegado.

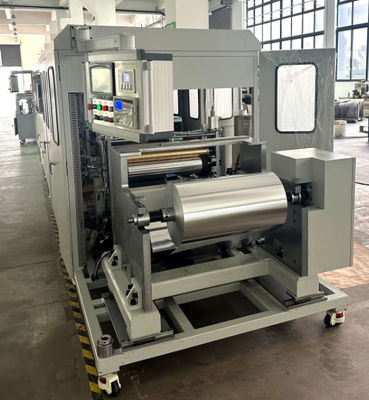

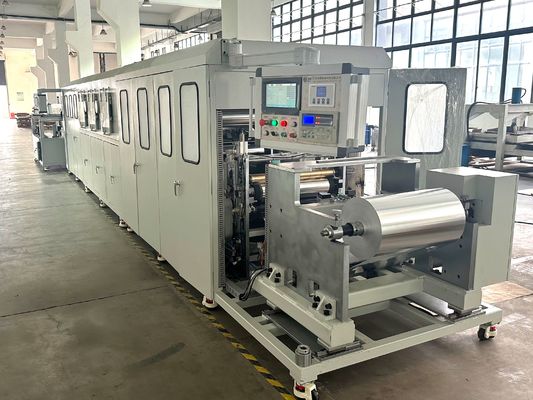

A.Unidad de carga y pegado
Esta unidad incluye funciones tales como alimentación de papel de aluminio, tracción de papel de aluminio, agujero de punción de papel de aluminio, aplanamiento de papel de aluminio, sincronización de papel de aluminio y pegado de papel de aluminio.
Parámetros detallados del sistema de corrección
| Marca de corrección |
Opción A |
OpciónB. El trabajo |
OpciónC. Las |
| Precisión de la corrección |
±0.5 mm |
±0.5 mm |
±0.3 mm |
| velocidad del motor |
115 rpm/min |
115 rpm/min |
350 rpm/min |
| Empuje del actuador |
100 kilos |
100 kilos |
100 kilos |
| Carga del mecanismo de ejecución |
1T |
1T |
1T |
| Proceso del mecanismo de ejecución |
de una longitud igual o superior a 140 mm |
de una longitud igual o superior a 140 mm |
de una longitud igual o superior a 140 mm |
| Velocidad del mecanismo de ejecución |
Se aplicarán las siguientes medidas:
|
Se aplicarán las siguientes medidas:
|
1 mm/s-75 mm/s Ajustable |
| Modo de conducción |
Motor sincrónico |
Motor sincrónico |
servicio |
B.Unidad de pegado automática
El equipo automático de adición de pegamento consta de un tanque de mezcla, una sonda ultrasónica, un mezclador de motor neumático y una caja del motor principal (la caja del motor principal consta de tres partes: superior, media,y partes inferiores, siendo la parte superior el depósito de solvente de alto nivel, la parte media la caja eléctrica de control principal y la interfaz de operación hombre-máquina,y la parte inferior es la bomba de diafragma neumática)
C.Unidad de temperatura constante de tipo túnel
Número de puntos de control de la temperatura: 4
Temperatura de trabajo: 0 ~ 120 ° C (temperatura máxima del horno de 150 ° C)
Protección de alarma para sobrecalentamiento, desconexión, sobrecarga, etc.
Potencia de calefacción: 20 kW
Precisión del control de temperatura: 3-5 °C
D.Unidad de corte de enfriamiento

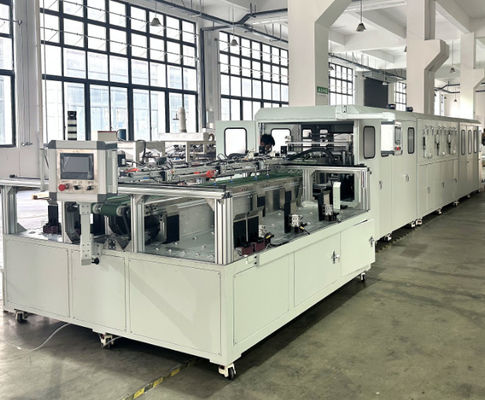

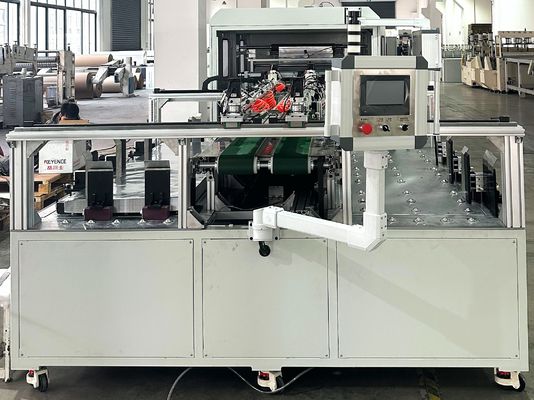

E. Máquina de laminado automática de núcleo de panal de aluminio de doble estación totalmente automática
1) Adecuado para el ancho de la lámina de aluminio: 580-600 mm.
2) longitud de apilamiento: 900-1800 mm.
3) Velocidad máxima: 25 PCS/min (calculada utilizando una lámina de aluminio de 1700 mm de largo).
4) Altura máxima de apilamiento: 200 mm.
5) Cuando el número de hojas de una sola cara alcance el número establecido, la dirección cambiará automáticamente.
6) La posición de la vaso de succión se puede ajustar en la parte delantera, trasera, izquierda y derecha.
7) El equipo está equipado con tornillos de pie que se pueden ajustar horizontalmente.
8) La altura del puerto de alimentación se puede ajustar: 1050-1150 mm.
9) Alturas de las carretillas de apilamiento: 700 mm.
F.Lista de equipos
| - No, no es así. |
Nombre |
Número |
Unidad |
Fabricante |
|
| 1 |
Sistema de tensión de papel de aluminio |
1 |
SET |
¿Qué quieres decir con eso? |
|
| 2 |
Sistema de punción de papel de aluminio |
1 |
SET |
¿Qué quieres decir con eso? |
|
| 3 |
Sistema de recubrimiento de papel de aluminio |
1 |
SET |
¿Qué quieres decir con eso? |
|
| 4 |
Sistema de secado |
1 |
SET |
¿Qué quieres decir con eso? |
|
| 5 |
Sistema de amortiguación de papel de aluminio |
1 |
SET |
¿Qué quieres decir con eso? |
|
| 6 |
Sistema de corte de papel de aluminio |
1 |
SET |
¿Qué quieres decir con eso? |
|
| 7 |
Sistema de control |
1 |
SET |
¿Qué quieres decir con eso? |
|
Lista de los principales accesorios:
| No |
Nombre |
Número |
Unidad |
M.Un fabricante |
|
| 1 |
Cuadro |
1 |
SET |
¿Qué quieres decir con eso? |
|
| 2 |
Oven de horno |
1 |
SET |
¿Qué quieres decir con eso? |
|
| 3 |
Eje de rodillo |
39 |
SET |
co-asociado |
|
| 4 |
Partes mecanizadas |
|
SET |
el-el socio |
|
